| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | NLD |
| Chứng nhận: | ISO9001 CE FCC |
| Số mô hình: | X8 |
| Số lượng đặt hàng tối thiểu: | 2 bộ |
| Giá bán: | Negotible |
| chi tiết đóng gói: | Thùng carton |
| Thời gian giao hàng: | 20 ngày |
| Điều khoản thanh toán: | L / C, T / T, D / P, D / A |
| Khả năng cung cấp: | 100 bộ / tháng |
| Tên: | Hệ thống điện X8 | Tải trọng đề xuất: | 5 ~ 7kg |
|---|---|---|---|
| <i>Max.</i> <b>Tối đa</b> <i>thrust</i> <b>đẩy</b>: | 15,3kg | Ắc quy: | 6 ~ 12S |
| <i>Cont.</i> <b>Tiếp theo</b> <i>current</i> <b>hiện hành</b>: | 80A Tản nhiệt tốt | Dòng điện cao nhất: | 100A Tản nhiệt tốt |
| Điểm nổi bật: | Bộ phận UAV IPX7,Bộ phận UAV chống bụi IPX7,Hệ thống điện X8 chống thấm nước |
||

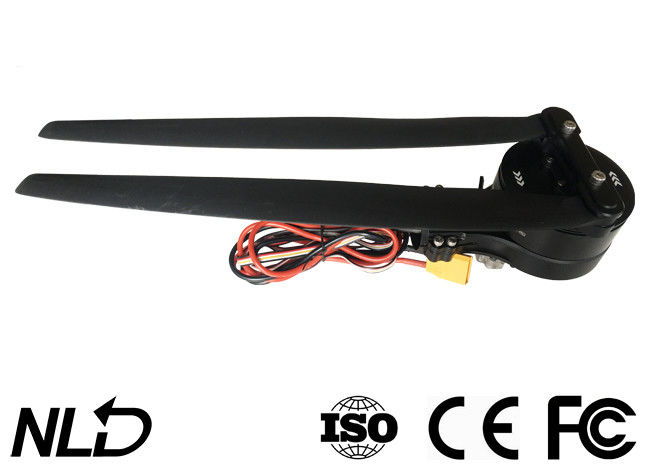

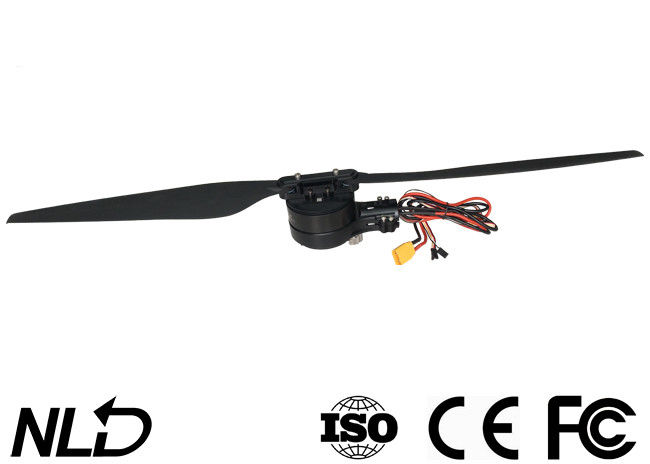

Hệ thống động cơ không chổi than X8 cho nông nghiệp Tải trọng máy bay không người lái UAV 5 ~ 7kgs Lên đến 15,3kgs Chống bụi chống nước IPX7
Tham số nâng cao
| Điện áp (V) | Chân vịt | Bướm ga (%) | Đẩy | Ampe (A) | Công suất (W) | Hiệu quả (g / W) |
| 48V (12S LIPO) |
Cánh quạt có thể gập lại 30,5 inch
|
44% | 3012 | 3.5 | 231,1 | 13.0 |
| 51% | 4009 | 7.1 | 346,9 | 11,6 | ||
| 56% | 5032 | 9,6 | 471,6 | 10,7 | ||
| 60% | 6000 | 12,6 | 615.0 | 9,8 | ||
| 64% | 6978 | 15,8 | 769,7 | 9.1 | ||
| 68% | 8009 | 19,6 | 957,6 | 8,4 | ||
| 72% | 9009 | 23.4 | 1144,1 | 7.9 | ||
| 76% | 9970 | 27,7 | 1350,8 | 7.4 | ||
| 80% | 10984 | 32.4 | 1579,1 | 7.0 | ||
| 84% | 12036 | 37,2 | 1812,5 | 6.6 | ||
| 87% | 12962 | 41,7 | 2031,8 | 6.4 | ||
| 94% | 14954 | 51,7 | 2520,3 | 5.9 | ||
| 100% | 16183 | 60,6 | 2944,2 | 5.5 |
Giới thiệu
Hệ thống động lực không chổi than X8 là một hệ thống động lực có khả năng mang tải từ 5 ~ 7kg (mỗi cánh quạt) cho máy bay không người lái nông nghiệp.Nó có thể cung cấp lực đẩy lên tới 15,3kg và phù hợp với các ống sợi carbon 30 / 35mm.Nó không thấm nước, chống bụi theo tiêu chuẩn IPX7 và chống nước mưa, thuốc trừ sâu, phun muối, cát, bụi, bùn, đất cát, nhiệt độ cao và va đập.Nó cũng có thuật toán được sử dụng để tối ưu hóa hệ thống FOC ESC & Motor và làm cho hệ thống cân bằng hơn, nhiều biện pháp bảo vệ như tự phát hiện khi bật nguồn, khi bật nguồn điện áp bất thường, quá dòng và khóa động cơ và thời gian thực chức năng xuất dữ liệu.
Chú ý
• Luôn giữ chiếc dr của bạn tránh xa đám đông, đường dây điện cao thế và chướng ngại vật, lái máy bay không người lái của bạn tuân theo các quy định an toàn có liên quan.
• Không bao giờ đến gần cánh quạt & động cơ tốc độ cao, nếu không bạn có thể bị thương.
• Kiểm tra xem tất cả các bộ phận có trong tình trạng tốt để sử dụng hay không.Nếu có bất kỳ bộ phận nào bị hư hỏng, vui lòng liên hệ với nhà máy để thay thế.
• Kiểm tra xem có bất kỳ lỗi nào để kết nối các bộ phận bị lỏng và động cơ nằm ngang trước mỗi chuyến bay hay không.
• Đường kính lỗ khoan của tay đòn cho hệ thống nguồn X8 là 35mm, nếu bạn muốn sử dụng ống 30mm, thì trước tiên hãy lắp bộ chuyển đổi ống (đi kèm trong hộp sản phẩm) vào ống mở pr trên giá gắn động cơ.
• Bạn có thể thay đổi màu ánh sáng của bộ đèn LED.Trong trường hợp đó, bạn cần tháo rời nắp đèn và trượt các công tắc DIP cho phù hợp.
• Bạn có thể rửa động cơ bằng nước fr esh sau mỗi chuyến bay để giữ sạch động cơ.
Thông số kỹ thuật
| Tối đaĐẩy | 15,3kg / trục (48V, mực nước biển) | Pin LiPo được đề xuất | 12S LiPo |
| Trọng lượng cất cánh được đề xuất | 5-7kg / trục (48V, mực nước biển) | Trọng lượng kết hợp | 1040g |
| Xếp hạng chống thấm nước | IPX7 | Nhiệt độ hoạt động | -20 ℃ ~ 50 ℃ |
Động cơ
| Kích thước stato | 81 * 20mm |
| Xếp hạng KV | 100KV |
| OD của ống sợi carbon | φ30mm / φ28mm (* Cần có bộ chuyển đổi ống) |
| Ổ đỡ trục | Vòng bi NSK (không thấm nước) |
thoát
| Pin LiPo được đề xuất | 6-12S LiPo | Mức tín hiệu đầu vào PWM | 3.3v / 5v |
| Tần số tín hiệu bướm ga | 50-500Hz | Chiều rộng xung hoạt động | 1100 ~ 1940μs Đã sửa hoặc không thể lập trình |
| Tối đaĐiện áp đầu vào | 52,2V | Tối đaĐầu vào hiện tại | 80 A |
| BEC | Được xây dựng trong | Tối đaDòng điện cao điểm | 100 A |
| Lỗ lắp vòi phun | φ28.4mm-2 * M3 | ||
Chân vịt
Đường kính × Pitch 3090
Trọng lượng 180g
Lắp đặt hệ thống điện
• Toàn bộ hệ thống điện đã được lắp ráp ngay khi rời khỏi nhà máy, nó đã sẵn sàng để sử dụng và bạn có thể trực tiếp gắn nó lên máy bay không người lái nông nghiệp của mình theo hướng quay (CW / CCW) được đánh dấu trên động cơ.
• Đường kính lỗ khoan (của cánh tay) là 35mm, nếu bạn muốn sử dụng tu bep 30mm, thì cần phải có bộ chuyển đổi ống.
• Cáp ba màu (Đen / Đỏ / Trắng) dùng để xuất dữ liệu và cập nhật chương trình cơ sở ESC, cáp hai màu (Trắng / Đen) là cáp tín hiệu điều tiết và dây màu vàng là dây xuất tín hiệu RPM.
• Tín hiệu dữ liệu wir e dành cho đầu ra của đầu vào ottle, đầu ra của van tiết lưu, RPM của động cơ, dòng điện đầu vào, dòng điện đầu ra, điện áp đầu vào, nhiệt độ tụ điện, nhiệt độ MOS, v.v.
• Phạm vi điều tiết của ESC được cố định ở 1100 ~ 1940μs.
