| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | NLD |
| Chứng nhận: | ISO9001 CE FCC |
| Số mô hình: | X6 |
| Số lượng đặt hàng tối thiểu: | 2 bộ |
| Giá bán: | Negotible |
| chi tiết đóng gói: | Thùng carton |
| Thời gian giao hàng: | 20 ngày |
| Điều khoản thanh toán: | L / C, T / T, D / P, D / A |
| Khả năng cung cấp: | 100 bộ / tháng |
| Tên: | Hệ thống điện X6 | Tải trọng đề xuất: | 3 ~ 5kg |
|---|---|---|---|
| <i>Max.</i> <b>Tối đa</b> <i>thrust</i> <b>đẩy</b>: | 11,9kg | Ắc quy: | 6 ~ 12S (lên đến 52,2V) |
| <i>Cont.</i> <b>Tiếp theo</b> <i>current</i> <b>hiện hành</b>: | 80A | Dòng điện cao nhất: | 100A |
| Điểm nổi bật: | Bộ phận UAV cánh quạt ISO9001,Bộ phận UAV ISO9001,Bộ phận bay không người lái 80A |
||

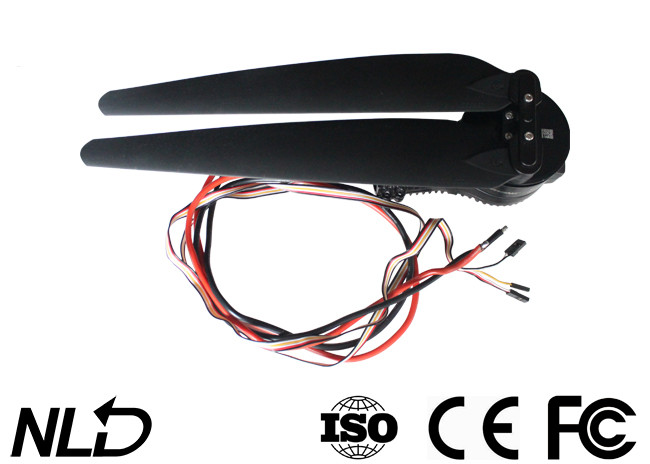

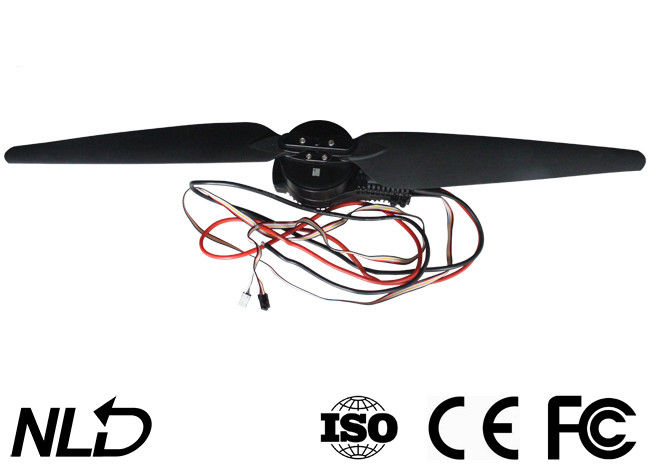

Hệ thống điện không chổi than XRotor Pro X6 cho nông nghiệp Tải trọng máy bay không người lái 3 ~ 5kgs Lên đến 11,9kgs Chống bụi chống nước IPX7 Strandard
Thông số kỹ thuật
Tối đaLực đẩy 12kg / Trục (48V, Mực nước biển)
Khuyến nghị pin LiPo 12S LiPo
Trọng lượng cất cánh khuyến nghị 3-5kg / trục (48V, mực nước biển)
Trọng lượng kết hợp 720g
Xếp hạng chống thấm nước IPX7
Nhiệt độ hoạt động -20 ℃ ~ 50 ℃
Động cơ
Đường kính ngoài 70mm
Xếp hạng KV 180KV
OD của ống sợi carbon φ30mm / φ28mm (* Cần có bộ chuyển đổi ống)
Vòng bi nhập khẩu Vòng bi
thoát
| Pin LiPo được đề xuất | 6-12S LiPo | Mức tín hiệu đầu vào PWM | 3.3v / 5v (Tương thích) |
| Tần số tín hiệu bướm ga | 50-500Hz | Chiều rộng xung hoạt động | 1100 ~ 1940μs |
| Tối đaĐiện áp đầu vào | 52,2V | Tối đaDòng điện đầu vào (Tiếp theo) | 80 A (w / Tản nhiệt tốt) |
| BEC | Được xây dựng trong | Tối đaDòng điện cao nhất (10 giây) | 100 A (w / Tản nhiệt tốt) |
| Lỗ lắp vòi phun | φ28.4mm-2 * M3 | ||
Chân vịt
Đường kính × Cao độ 2388
Trọng lượng 91g (w / Bộ đệm cánh quạt, Lưỡi đơn: 36g)
Giới thiệu
Hệ thống điện không chổi than XRotor Pro X6 là một hệ thống điện có khả năng mang tải
3 ~ 5kg (mỗi trục) cho máy bay không người lái nông nghiệp.Nó có thể cung cấp lực đẩy lên đến 11,9kg và
khớp 28 / 30mm ống sợi carbon.Nó chống thấm nước và chống bụi theo tiêu chuẩn IPX7 và
Chịu được nước mưa, thuốc trừ sâu, phun muối, cát, bụi, bùn, đất cát, nhiệt độ cao
và tác động.Nó cũng có tính năng thuật toán được sử dụng để tối ưu hóa FOC ESC & hệ thống động cơ
và làm cho hệ thống cân bằng hơn, nhiều biện pháp bảo vệ như tự phát hiện khi bật nguồn,
bật nguồn điện áp bất thường, quá dòng và khóa động cơ và đầu ra dữ liệu thời gian thực
hàm số.
Chú ý
• Luôn giữ chiếc dr của bạn tránh xa đám đông, đường dây điện cao thế và chướng ngại vật, bay
bay không người lái phù hợp với các quy định an toàn liên quan.
• Không bao giờ đến gần cánh quạt & động cơ tốc độ cao, nếu không bạn có thể bị thương.
• Kiểm tra xem tất cả các bộ phận có trong tình trạng tốt để sử dụng hay không.Nếu có bất kỳ bộ phận nào bị hư hỏng,
xin vui lòng liên hệ với nhà máy để thay thế.
• Kiểm tra xem có bất kỳ lỗi nào để kết nối các bộ phận bị lỏng và động cơ nằm ngang trước không
mỗi chuyến bay.
• Đường kính lỗ khoan của cánh tay cho hệ thống điện X6 là 30mm, nếu bạn muốn sử dụng
Ống 28mm, sau đó lắp bộ điều hợp ống (đi kèm trong hộp sản phẩm) vào ống chiếu
ống trên động cơ gắn trước.
• Bạn có thể thay đổi màu ánh sáng của bộ đèn LED.Trong trường hợp đó, bạn cần phải tháo rời
che ánh sáng và trượt các công tắc DIP cho phù hợp.
• Bạn có thể rửa động cơ bằng nước fr esh sau mỗi chuyến bay để giữ sạch động cơ.
• Toàn bộ hệ thống điện đã được lắp ráp sẵn sàng xuất xưởng, sẵn sàng sử dụng
và bạn có thể trực tiếp gắn nó lên máy bay không người lái nông nghiệp của mình theo hướng quay
(CW / CCW) được đánh dấu trên động cơ.
• Đường kính lỗ khoan (của cánh tay) là 30mm, nếu bạn muốn sử dụng ống tu be 28mm thì
bộ chuyển đổi sẽ cần thiết.
• Cáp ba màu (Đen / Đỏ / Trắng) dùng để xuất dữ liệu và cập nhật chương trình cơ sở ESC,
Cáp hai màu (Trắng / Đen) là cáp tín hiệu bướm ga và dây màu vàng là RPM
dây xuất tín hiệu.
• Tín hiệu dữ liệu wir e dành cho đầu ra của đầu vào ottle, đầu ra bướm ga, RPM của động cơ, đầu vào
dòng điện, dòng điện đầu ra, điện áp đầu vào, nhiệt độ tụ điện, nhiệt độ MOS, v.v.
• Phạm vi điều tiết của ESC được cố định ở 1100 ~ 1940μs.
