| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | NLD |
| Chứng nhận: | ISO9001 CE FCC |
| Số mô hình: | X9 Plus |
| Số lượng đặt hàng tối thiểu: | 2 bộ |
| Giá bán: | Negotible |
| chi tiết đóng gói: | Thùng carton |
| Thời gian giao hàng: | 20 ngày |
| Điều khoản thanh toán: | L / C, T / T, D / P, D / A |
| Khả năng cung cấp: | 100 bộ / tháng |
| Tên: | Bộ nguồn X9 Plus | Trọng lượng cất cánh: | 11 ~ 13kg |
|---|---|---|---|
| <i>Max.</i> <b>Tối đa</b> <i>thrust</i> <b>đẩy</b>: | 26,5kg | Ắc quy: | 14S |
| Dòng điện đầu vào tối đa: | 120A | Trọng lượng kết hợp: | 1774g |
| Làm nổi bật: | Sản phẩm UAV IPX7,Sản phẩm uav IPX7 FCC,Bộ phận bay không người lái ISO9001 |
||

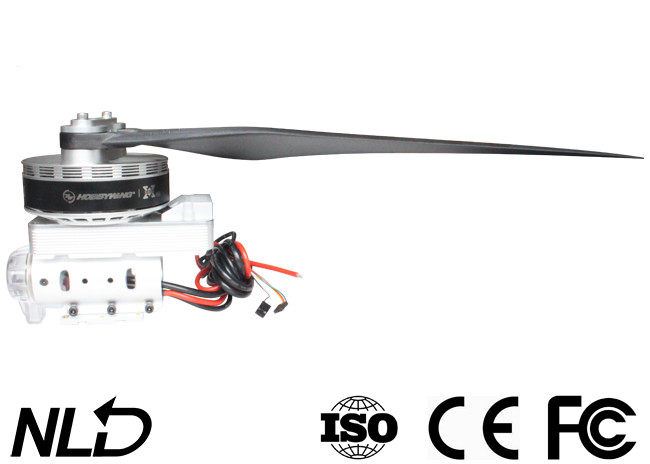

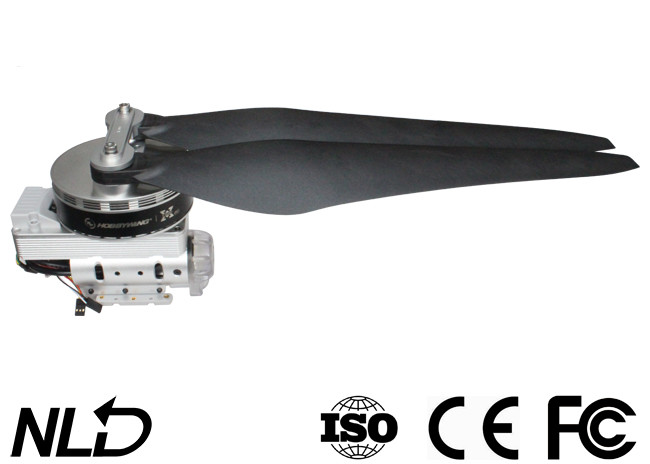

X9 Plus / Bộ nguồn tối đa cho máy bay không người lái nông nghiệp Trọng lượng 11 ~ 15kgs Tối đa 29kgs Chống thấm nước Xếp hạng IPX7
Giải thích về biện pháp bảo vệ
• Bảo vệ khởi động:
ESC sẽ tắt động cơ nếu nó không thể khởi động động cơ bình thường trong vòng 2 giây bằng cách tăng đầu vào bướm ga.Trong trường hợp này, bạn cần di chuyển cần ga về vị trí dưới cùng và khởi động lại động cơ.(Nguyên nhân có thể của sự cố này: kết nối / ngắt kết nối kém giữa ESC và dây động cơ, cánh quạt bị chặn, v.v.)
• Bảo vệ khóa động cơ:
ESC sẽ ngắt đầu ra của nó với động cơ ngay lập tức và sẽ không cố gắng khởi động lại động cơ khi phát hiện động cơ bị khóa.Trong điều kiện này, bạn cần kéo cần ga xuống vị trí dưới cùng trước rồi đẩy nó lên trên để xóa lỗi và khởi động lại ESC để tiếp tục đầu ra.
• Bảo vệ quá dòng:
ESC sẽ cắt đầu ra của nó ngay lập tức khi dòng điện đỉnh gần 300A.Nó chỉ khởi động lại sau khi bạn tắt nguồn rồi bật lại.
• Bảo vệ mất tín hiệu bướm ga:
Khi ESC phát hiện mất tín hiệu trong hơn 0,25 giây, nó sẽ cắt đầu ra ngay lập tức để tránh tổn thất thậm chí lớn hơn có thể gây ra do các cánh quạt quay ở tốc độ cao liên tục.ESC sẽ tiếp tục đầu ra tương ứng sau khi nhận được tín hiệu bình thường.
Thông số kỹ thuật
|
X9 Plus Trọng lượng cất cánh 11 ~ 13kg;Tối đaLực đẩy 26,5kg Đề xuất pin 14S LiPo Trọng lượng kết hợp 1774g Xếp hạng chống thấm nước IPX7 Nhiệt độ hoạt động -20 ℃ ~ 50 ℃ |
X9 Max Trọng lượng cất cánh 12 ~ 15kg;Tối đaLực đẩy 29kg Đề xuất pin 14S LiPo Trọng lượng kết hợp 1970g Xếp hạng chống thấm nước IPX7 Nhiệt độ hoạt động -20 ℃ ~ 55 ℃ |
Động cơ
|
X9 Plus Xếp hạng KV 100KV Kích thước Stator 96x20mm Bạc đạn nhập khẩu từ Nhật Bản |
X9 Max Xếp hạng KV 100 vòng / phút / V Kích thước Stator 96x26mm Đường kính ống D40 / D45 Bạc đạn nhập khẩu từ Nhật Bản |
thoát
|
X9 Plus Khuyến nghị sử dụng pin LiPo 6-14S LiPo Mức tín hiệu đầu vào PWM 3.3V / 5V (Tương thích) Tần số tín hiệu bướm ga 50-500Hz Chiều rộng xung hoạt động 1050-1950 Tối đaĐiện áp đầu vào 60,9V Tối đaDòng điện đầu vào (Thời gian ngắn) 120A BEC Xây dựng trong |
X9 Max Khuyến nghị sử dụng pin LiPo 6-14S LiPo Mức tín hiệu đầu vào PWM 3.3V / 5V (Tương thích) Tần số tín hiệu bướm ga 50-500Hz Chiều rộng xung hoạt động 1050-1950 Tối đaĐiện áp đầu vào 60,9V Tối đaDòng điện đầu vào (thời gian ngắn) 150A BEC Xây dựng trong Lỗ lắp cho vòi phun D28.4mm-2 * M3 |
Chân vịt
|
X9 Plus DiameterxPitch 36x120 inch |
X9 Max DiameterxPitch 36x120 inch |
Tải trọng siêu lớn
Lực đẩy tối đa trên mỗi trục có thể đạt 29kg khi ghép nối tổ hợp hệ thống điện x9 Max có tính năng FOC (Điều khiển định hướng trường) ESC với cánh quạt 34 inch có thể gập lại;combo này áp dụng cho 12-15kg / trục.
Các lỗ và dây vít chức năng phụ trợ
Các lỗ vít đảo ngược (để lắp đặt và cố định vòi phun) ở dưới cùng của tổ hợp hệ thống điện x9 Max và vòi phun ly tâm có chổi quét tích hợp ESC (có thể được kết nối với vòi phun qua dây) giúp đơn giản hóa việc lắp đặt cho nhiều máy bay không người lái nông nghiệp hơn.
Thiết kế tản nhiệt & chống va đập vượt trội
Thiết kế tích hợp, giúp tăng diện tích dẫn nhiệt để cho phép sử dụng (/ đầu vào) công suất cao hơn, kết hợp với quạt ly tâm trên rôto động cơ làm cho hoạt động của tổ hợp hệ thống điện x9B trở nên đáng tin cậy hơn.
Thiết kế chống va đập bên dưới ESC hấp thụ va đập để bảo vệ động cơ & ESC và giảm thiệt hại cho tổ hợp do va chạm.
Giới thiệu
Hệ thống động lực không chổi than X9 Max là hệ thống động lực có khả năng mang tải trọng 12 ~ 15kg (mỗi cánh quạt) cho máy bay không người lái nông nghiệp.Nó có thể cung cấp lực đẩy lên tới 29kg và phù hợp với các cánh tay ống bằng sợi carbon 40 / 45mm.Nó không thấm nước, chống bụi theo tiêu chuẩn IPX7 và chống nước mưa, thuốc trừ sâu, phun muối, cát, bụi, bùn, đất cát, nhiệt độ cao và va đập.Nó cũng có thuật toán được sử dụng để tối ưu hóa hệ thống FOC ESC & Motor và làm cho hệ thống cân bằng hơn, nhiều biện pháp bảo vệ như tự phát hiện khi bật nguồn, khi bật nguồn điện áp bất thường, quá dòng và khóa động cơ và thời gian thực chức năng xuất dữ liệu.
Chú ý
• Luôn giữ máy bay không người lái của bạn tránh xa đám đông, đường dây điện cao thế và chướng ngại vật, bay máy bay không người lái của bạn tuân theo các quy định an toàn có liên quan.
• Không bao giờ đến gần cánh quạt & động cơ tốc độ cao, nếu không bạn có thể bị thương.
• Kiểm tra xem tất cả các bộ phận có trong tình trạng tốt để sử dụng hay không.Nếu có bất kỳ bộ phận nào bị hư hỏng, vui lòng liên hệ với nhà máy để thay thế.
• Kiểm tra xem có bất kỳ lỗi nào để kết nối các bộ phận bị lỏng và động cơ nằm ngang trước mỗi chuyến bay hay không.
• Đường kính nòng của cánh tay đòn cho hệ thống điện X9 Max là 40 / 45mm.
• Bạn có thể thay đổi màu ánh sáng của bộ đèn LED.Trong trường hợp đó, bạn cần tháo rời nắp đèn và trượt các công tắc DIP cho phù hợp.
• Bạn có thể rửa động cơ bằng nước fr esh sau mỗi chuyến bay để giữ sạch động cơ.
Lắp đặt hệ thống điện
• Toàn bộ hệ thống điện đã được lắp ráp ngay khi rời khỏi nhà máy, nó đã sẵn sàng để sử dụng và bạn có thể trực tiếp gắn nó lên máy bay không người lái nông nghiệp của mình theo hướng quay (CW / CCW) được đánh dấu trên động cơ.
• Đường kính lỗ khoan (của cánh tay đòn) là 40mm.
• Cáp ba màu (Đen / Đỏ / Trắng) dùng để xuất dữ liệu và cập nhật chương trình cơ sở ESC, cáp hai màu (Trắng / Đen) là cáp tín hiệu điều tiết và dây màu vàng là dây xuất tín hiệu RPM.
• Tín hiệu dữ liệu wir e dành cho đầu ra của đầu vào ottle, đầu ra của van tiết lưu, RPM của động cơ, dòng điện đầu vào, dòng điện đầu ra, điện áp đầu vào, nhiệt độ tụ điện, nhiệt độ MOS, v.v.
• Phạm vi điều tiết của ESC được cố định ở 1100 ~ 1940μs.
