Tên: | Cargo Drone | Vật chất: | 95% sợi carbon composite |
---|---|---|---|
Cất cánh tối đa: | 68KGS | Tải trọng tối đa: | 20KGS |
Thời gian bay tối đa: | 6h | Hành trình tối đa: | 500km |
Điểm nổi bật: | Máy bay không người lái chở hàng tầm xa VTOL,Máy bay không người lái chở hàng tầm xa 6 giờ,máy bay không người lái chở hàng vtol 20KG |

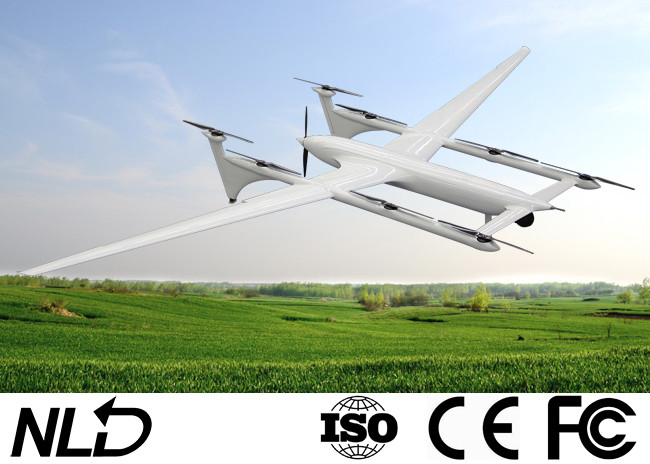

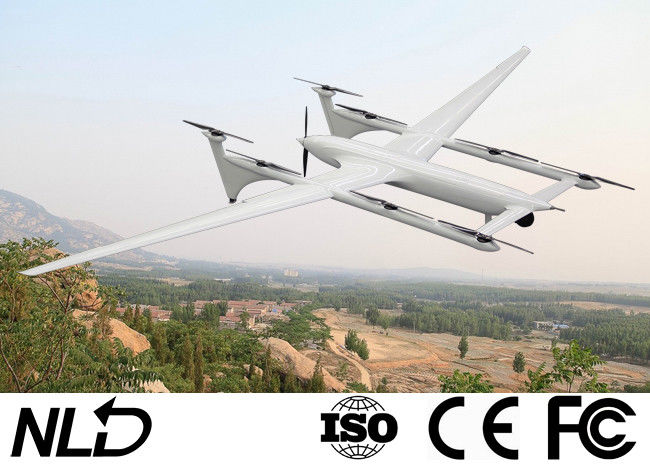

Hành trình tối đa 500km Tải trọng tối đa 20kgs Chở hàng Máy bay không người lái Đi thuyền tối đa 6 giờ Điện nguyên chất VTOL Cánh cố định bằng sợi carbon
Sân bay
Loại UAV | Cánh tổng hợp cất và hạ cánh thẳng đứng hoàn toàn bằng điện |
Bố trí khí nén | Bố cục cánh vịt |
Phân phối dự phòng động |
8 động cơ nâng và mái chèo / 1 động cơ đẩy đuôi và cánh đẩy đuôi Khi mô tơ nâng chéo hoặc chân vịt thang máy bị lỗi, nó có thể bay lơ lửng bình thường |
Kích thước | 6 * 3,2 * 0,6 m |
Tải trọng rỗng | 29 kg |
Trọng lượng cất cánh tối đa | 68 kg |
Trọng lượng tải tối đa (Vùng độ cao thấp) |
15kg (hai pin lớn) 20kg (một pin lớn + một pin nhỏ) |
Tốc độ tăng tối đa (trạng thái thẳng đứng) | 3 m / s |
Fa Tỷ lệ giảm tốc tối đa (trạng thái thẳng đứng) | 2 m / s |
Tốc độ đi lên điển hình | 2,5 m / s |
Tốc độ xuống tối đa | 5 m / s |
Tốc độ bay điển hình | 25 m / s (90 km / h) |
Tốc độ bay tối đa | 34,8 m / s (125 km / h) |
Bán kính quay vòng điển hình | 200 m |
Độ cao cất cánh tối đa | 4500 m |
Trần nhà | 6000 m |
Đánh giá khả năng chống gió tối đa | Cấp độ bay ngang 7 / Cất cánh thẳng đứng cấp độ 6 |
Khả năng chống chọi với thời tiết khắc nghiệt | Mưa nhẹ / Tuyết nhẹ / Sương mù |
Phạm vi nhiệt độ hoạt động bình thường | -20 ~ 60 ℃ |
Vật liệu cơ thể |
95% sợi carbon composite 5% vật liệu composite sợi thủy tinh |
Di chuột ổn định |
Dọc ± 1-2 m Ngang ± 1-2 m |
Kích thước của khu vực hạ cánh là bắt buộc | 10 * 10 m |
Hạ cánh chính xác |
Cấu hình tiêu chuẩn 2-3 mét Cấu hình RTK 0,5 mét |
Phạm vi GPR | Phạm vi hiệu quả 50 m |
Số giờ đi thuyền tối đa cho mỗi chuyến xuất kích (Vùng độ cao thấp) |
Với 10kg: 3 giờ + Với 15 kg: 2,5 giờ + Trong vòng 1 kg: gần 6 giờ |
Phạm vi tối đa cho mỗi lần xuất kích | 500 km |
Điều hướng và kiểm soát chuyến bay
dẫn đường | GNSS + INS |
Đèn định vị | Không bắt buộc |
Điều hướng quán tính | 3 bộ |
La bàn từ tính và định hướng | 1 bộ la bàn từ / 1 bộ ăng ten GNSS kép |
AHRS | Sau khi mất tín hiệu GNSS, có thể bay bình thường trong 5 phút |
Chế độ máy bay | Hoàn toàn tự động / Bán tự động |
Chính sách bảo mật | Một phím quay trở lại / Trả lại mất tín hiệu kỹ thuật số / Trở lại nguồn điện thấp / Góc nhúng lớn Trả lại thái độ bất thường / Cảm biến phím trở lại bất thường / Động cơ dọc có thể chịu được tối đa 2 lần hỏng hóc đồng thời / Cũng có thể trượt sau khi hỏng động cơ đẩy đuôi |
Hồ sơ chuyến bay | đúng |
Hệ thống năng lượng
Động cơ | Động cơ không chổi than |
Điều khiển bằng điện | FOC điều khiển bằng điện |
Mái chèo động |
Treo một mái chèo bằng sợi carbon nguyên chất 30 inch Cánh đẩy đuôi 24 inch sợi carbon nguyên chất |
Đánh giá IP | IP55 |
Ắc quy |
Pin lithium polymer 14S hiệu suất cao Có thể chọn 2 hoặc 3 khối tùy theo tải |
Dung lượng pin | Đơn 61500mAh / 11,8kg |
Bộ sạc | Sạc nhanh, thời gian sạc một khối 2 giờ |
Truyền dữ liệu
Tần số kỹ thuật số | 840-845MHz / 902-928MHz Tùy chọn |
Khoảng cách truyền | Tối đa 150km |
Hình và số tích hợp (Không bắt buộc)
Hình số tần số tích hợp | 1427,9-1447,9MHz |
Người mẫu |
Khoảng thời gian TDMA / 5 Tín hiệu kỹ thuật số hoặc đồ họa có thể được phân phối theo yêu cầu |
Điều chế | OFDM / QPSK / 16QAM / 64QAM |
Ăng-ten |
Hai ăng-ten Truyền đơn Tiếp nhận kép |
Mã hóa | AES 128 |
Khoảng cách truyền |
Phiên bản 30 km 100 km + phiên bản Tầm nhìn đầy đủ + ăng-ten định hướng độ lợi cao + môi trường EMI thấp + bay đến độ cao cất cánh trên km |
Đóng gói và lắp đặt
Kích thước hộp vận chuyển | 3 * 1,65 * 0,8 m |
Kết cấu | Có thể được tháo rời thành các bộ phận |
Thời gian cài đặt |
Mất khoảng năm phút cho hai người |
Hộp hàng hóa
Kích thước tổng thể: L * w * H: 982 * 255 * 240mm
Kích thước bên trong: L * w * H: 410 * 230 * 190mm
